冶金废水处理案例

项目名称：冶金废水处理案例

蒸发器类型：MVR蒸发器

设备规格：处理量6万吨/年

冶金废水处理项目概述：

冶金工业产品繁多，生产流程各成系列，在实际生产过程中会排放大量废水，冶金废水种类繁多，水量大、水质复杂。冶金废水一般是由含氮或硫的苯、萘、杂环化合物及少量小分子构成，具有盐分和有机污染物含量高、难于生化治理的特点。

冶金废水水质特点与工艺分析

客户公司所需要处理物料为金属冶炼废水，该废水盐分主要为氯化钠，我们将选择MVR蒸发器来处理这种物料，整个系统主体材质选用钛材。

冶金废水处理蒸发器工艺流程描述

MVR蒸发器物料流程：

原液首先和返回的母液进入预热系统预热；
预热后的物料进入MVR强制循环蒸发器的循环泵的进口，物料经过循环泵的作用，在加热室吸收蒸汽侧的热量，然后在结晶器沸腾，沸腾蒸发的二次蒸汽上升，浓缩液受重力影响停留在结晶器底部。经过蒸发后，结晶器的料液浓度上升，物料浓度达到设计要求，排出分离器，进入稠厚器，再进入离心机，得到晶体排出系统，母液全返回预热系统。

二次蒸汽流程：

二次蒸汽→除雾→加热器蒸汽侧→冷凝→回收热量→排出系统

蒸发产生的二次蒸汽夹带少量的液滴，脏的二次蒸汽上升，进入除雾器，通过逆流洗涤，将二次蒸汽中夹带的微小液滴洗涤出来，重新进入料液。被洗掉雾沫的二次蒸汽进入蒸汽压缩机入口。

冶金助剂生产废水经过上述工艺过程处理后可获得高附加值的固体氯化钠盐、有机物、蒸馏水和含高浓有机物的浓缩液，实现废水资源化利用。

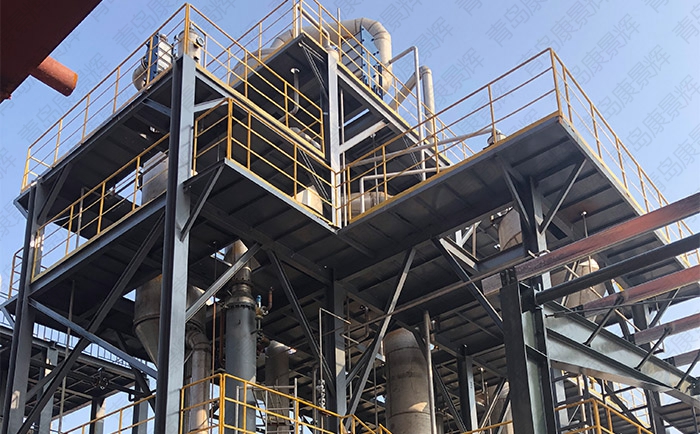

冶金废水处理MVR蒸发器现场实拍：
